Blender マスク画像を使ってポリゴンを透過してみる

今回使用するテクスチャとマスク画像



以下 テクスチャ



以下 マスク画像







-------------------------------------------------------------------
スタート (最初の説明はわかる人は読み飛ばしてok)
-------------------------------------------------------------------

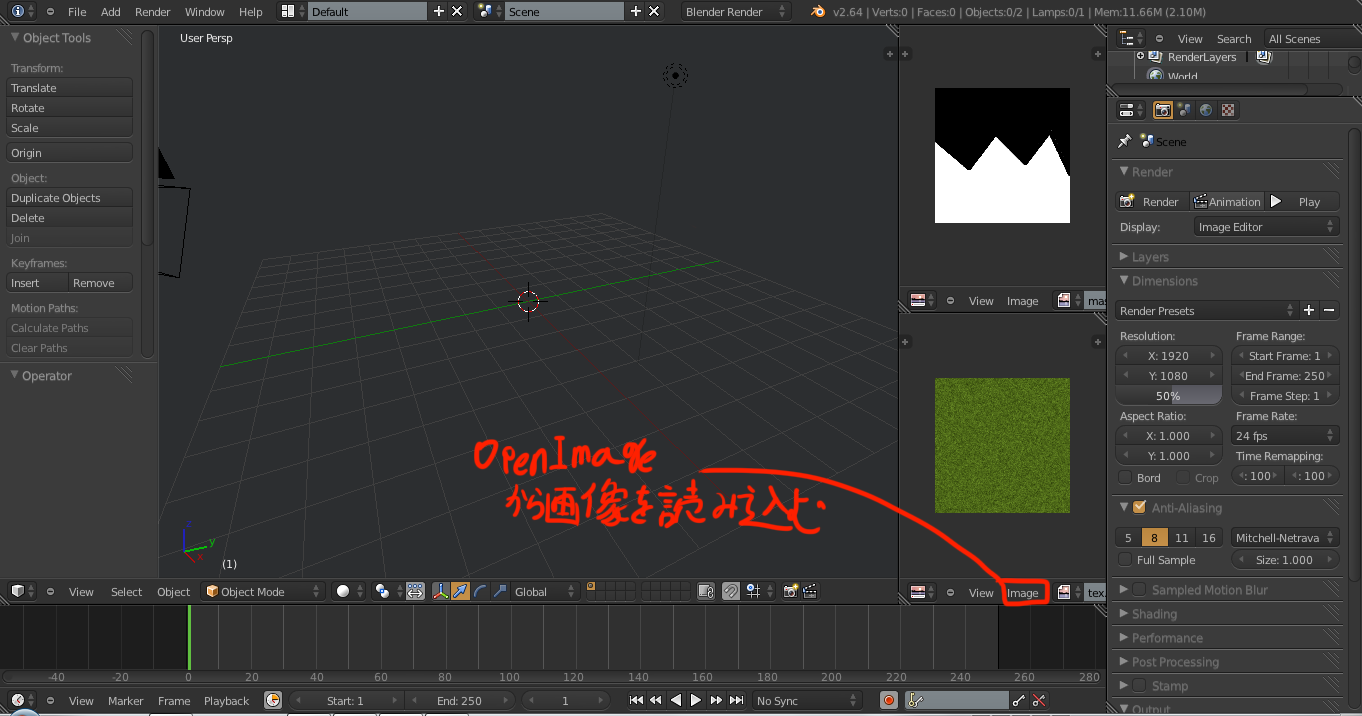

必要なテクスチャをBlenderで開く

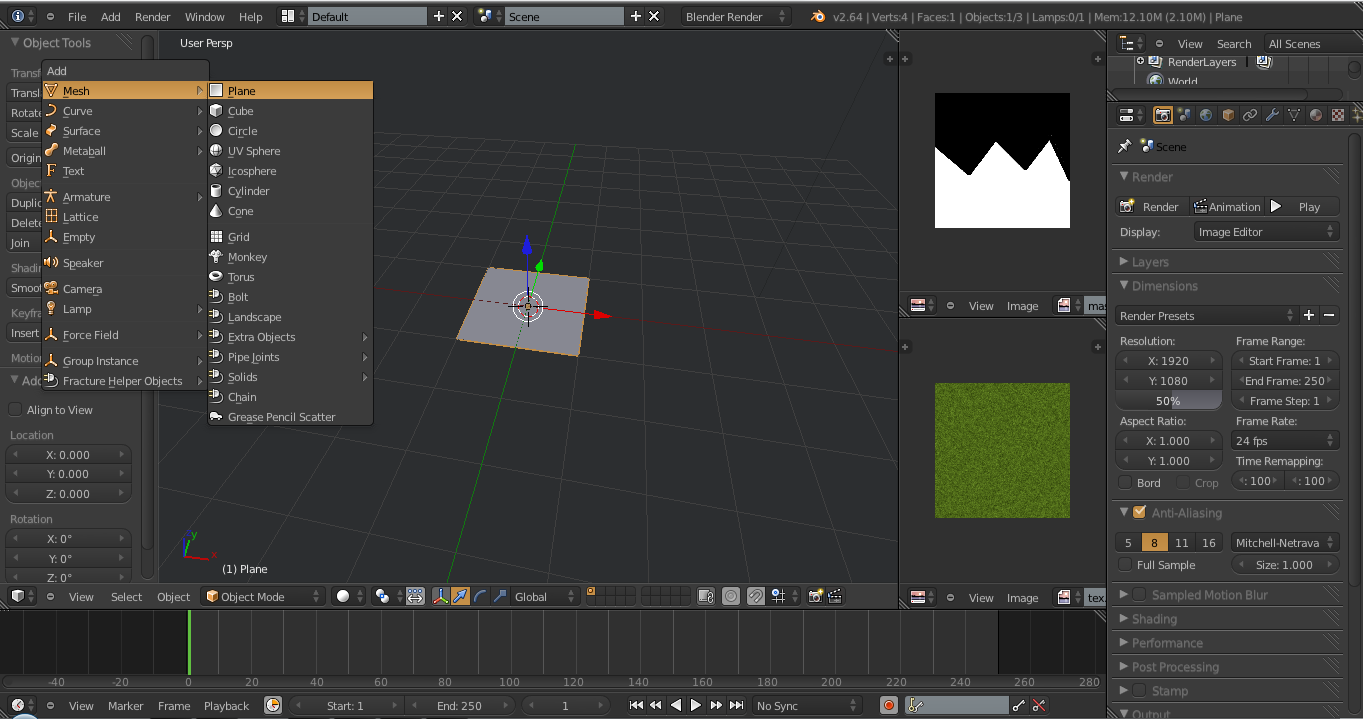

りあえず説明用に板ポリゴンを作成。






リアルタイムで結果を確認するための設定をします。

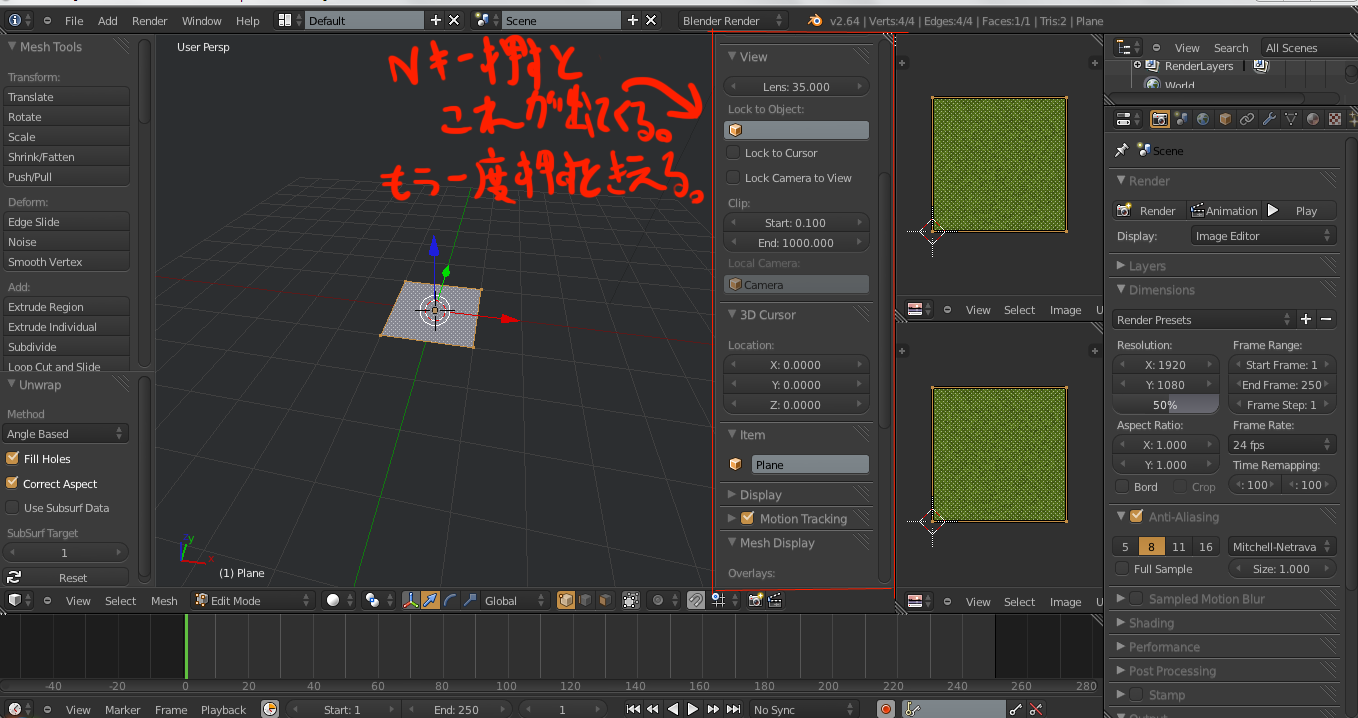

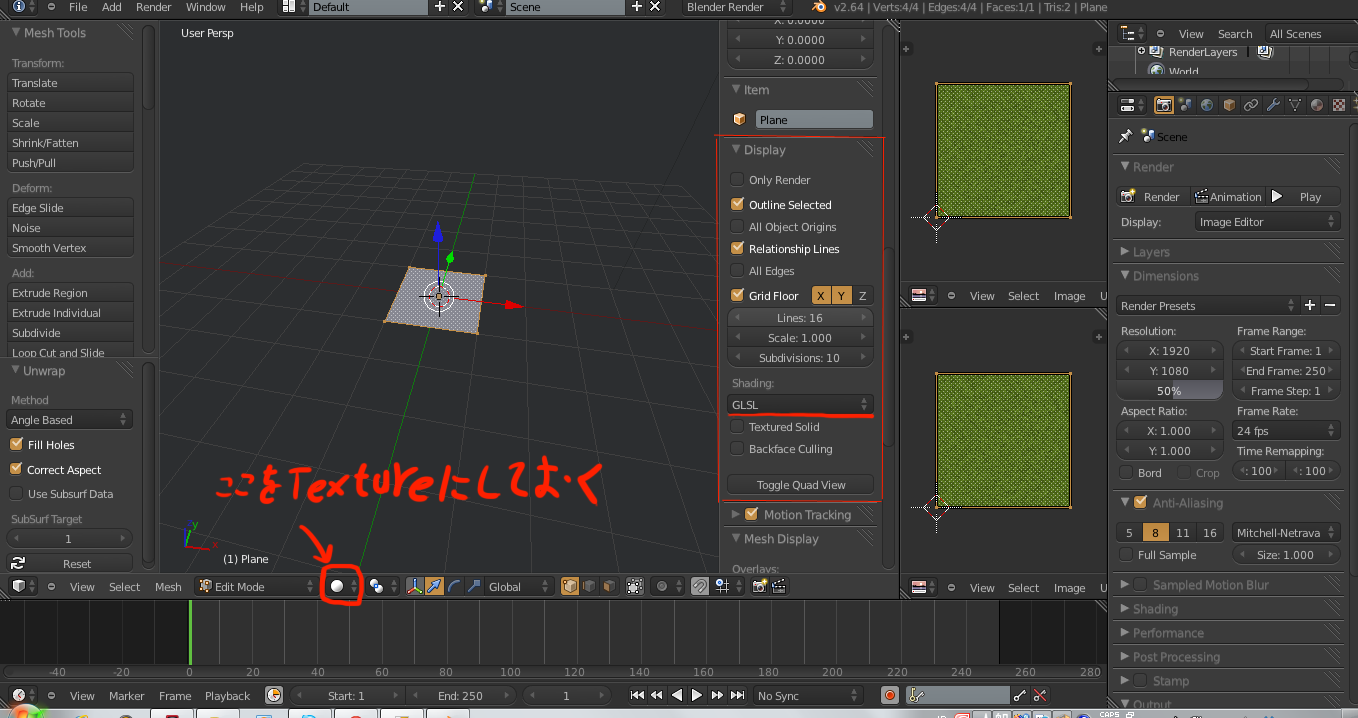

Nキーを押してPropertysパネルを出します。

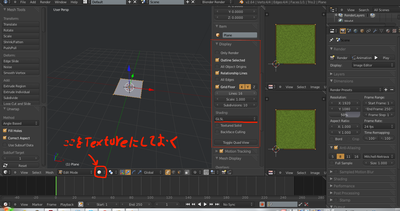

Displayタブを開いて、ShadingをMultitextureからGLSLに変更します。



これでレンダリングせずに結果を確認できます。





次に適当にUV展開を行います。今回は板ポリなので、そのままUnwrapします。
まず、TABキーを押してエディットモードにします。
Aキーを押して全て選択します。(選択されていれば色が変わります)

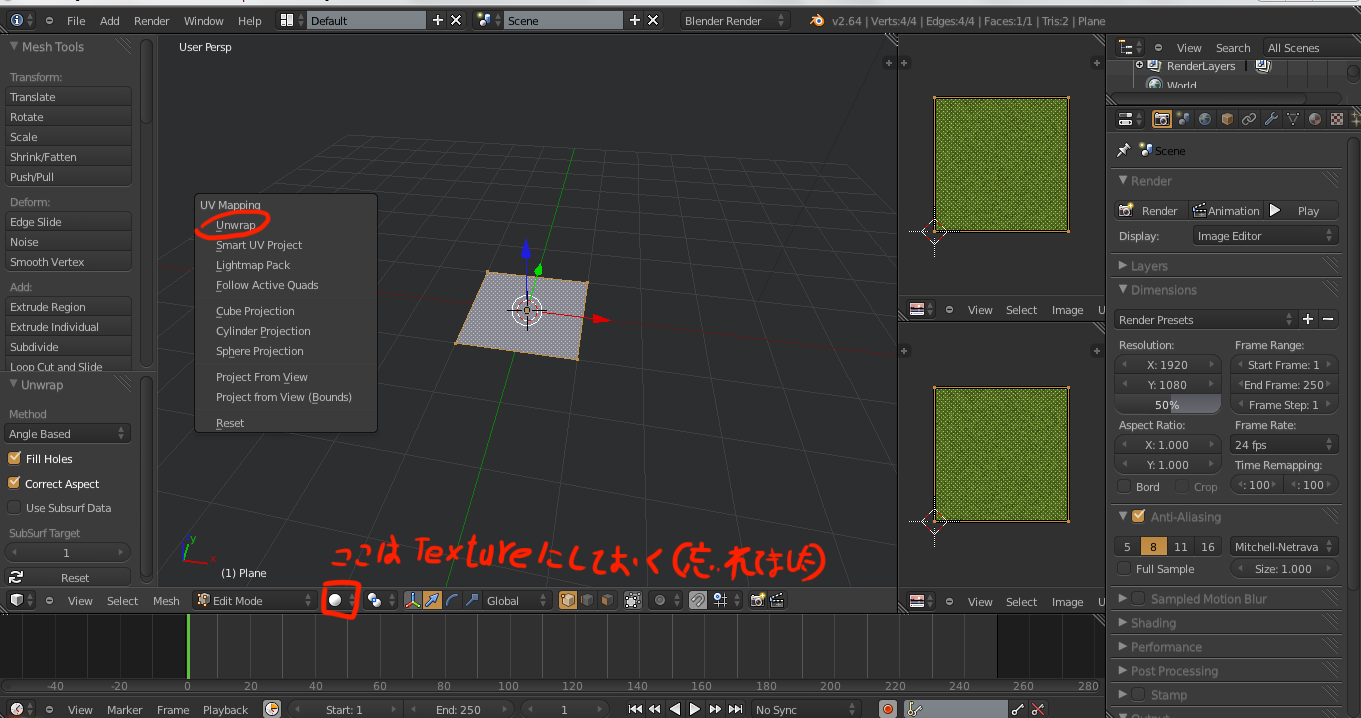

Uキーを押して、Unwrapをクリックすれば、展開完了です。





次はマテリアルを作成します。

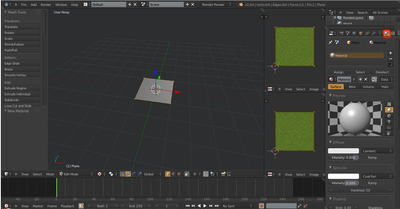

右上あたりにあるpropertysヘッダーからマテリアルを選びます。(下の画像の赤い丸)

Newボタンを押してマテリアルを作成します。





マテリアルを作り終わったら今度はテクスチャを作成します。
今回は2つ作成します。

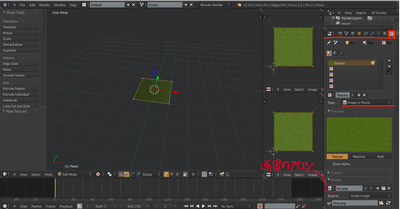

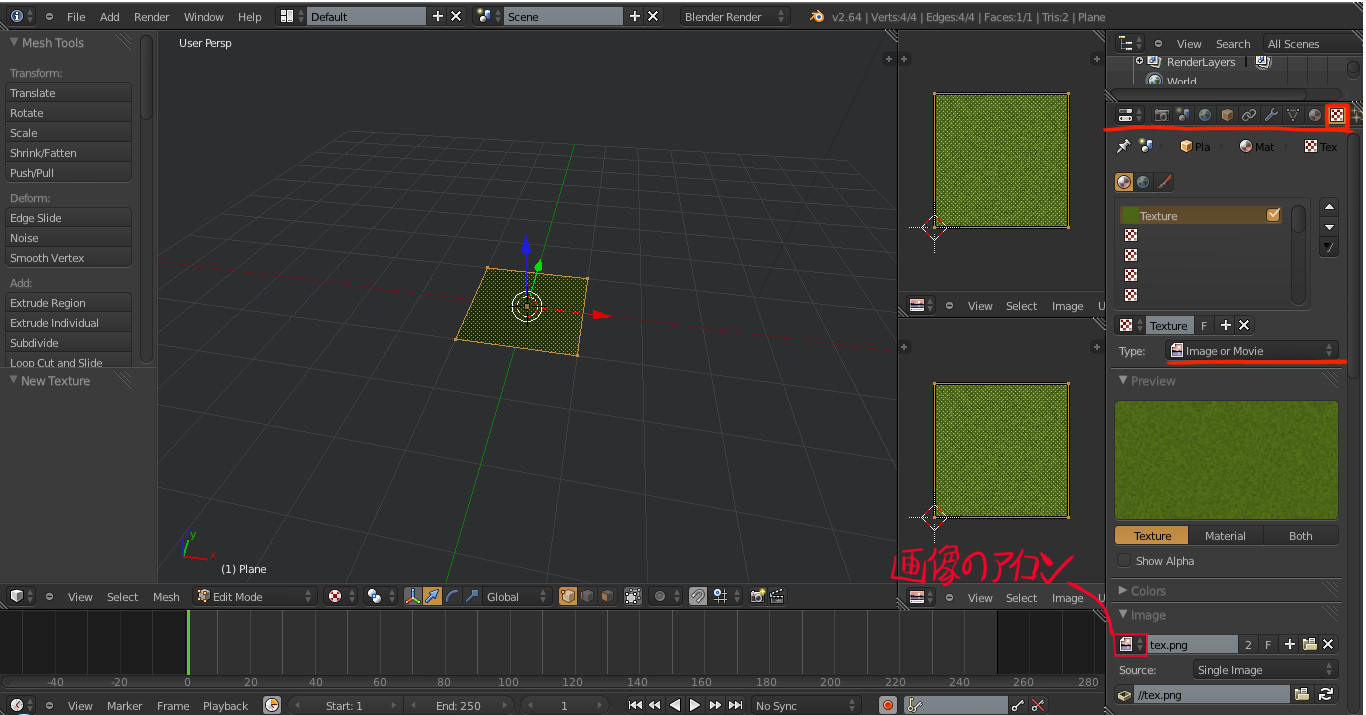

propertysヘッダーからテクスチャを選びます。
Newボタンを押してテクスチャを作成します。
TypeをImage or Movieに変更します。
画像のアイコンをクリックして、読み込んだテクスチャを選びます。(マスクではないほう)



同じようにマスクのテクスチャも作成します。







-------------------------------------------------------------------
ここからが本題
-------------------------------------------------------------------



propertysヘッダーからマテリアルを選びます。

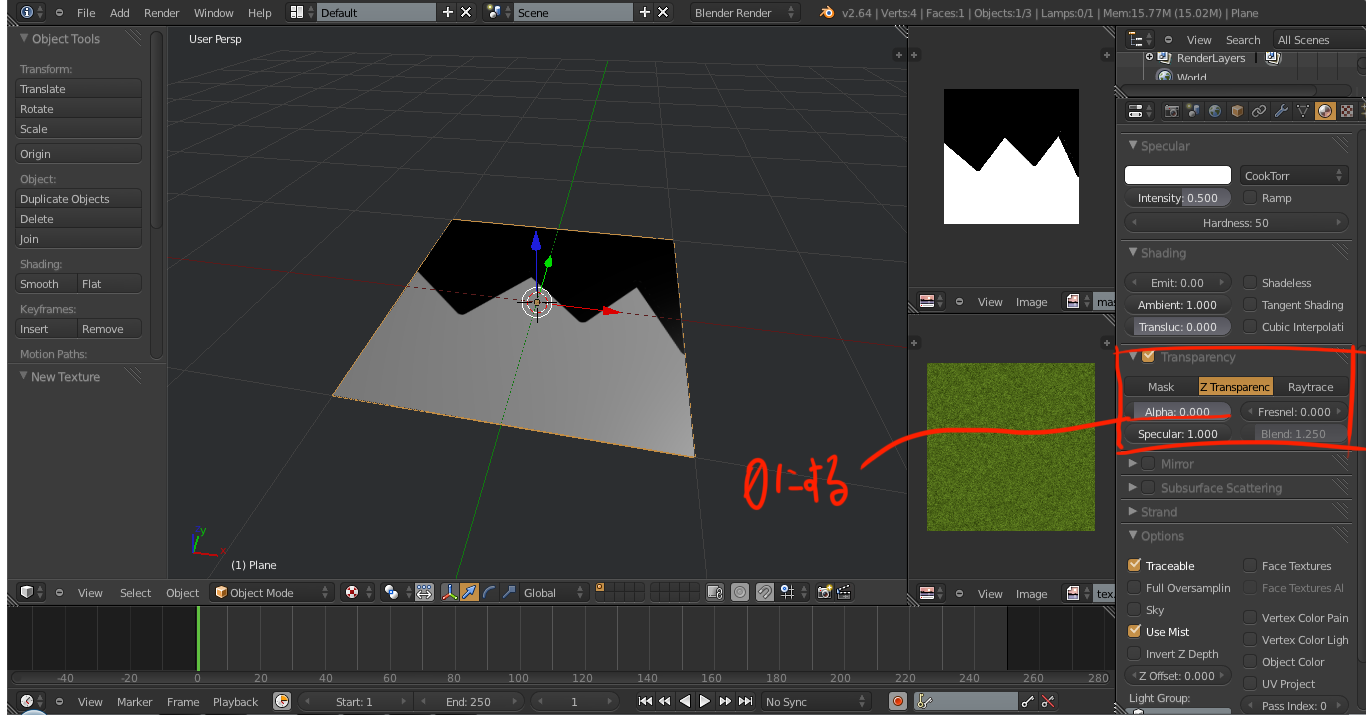

Transparencyタブにチェックを入れて、Alphaを0にします。




propertysヘッダーからテクスチャを選びます。

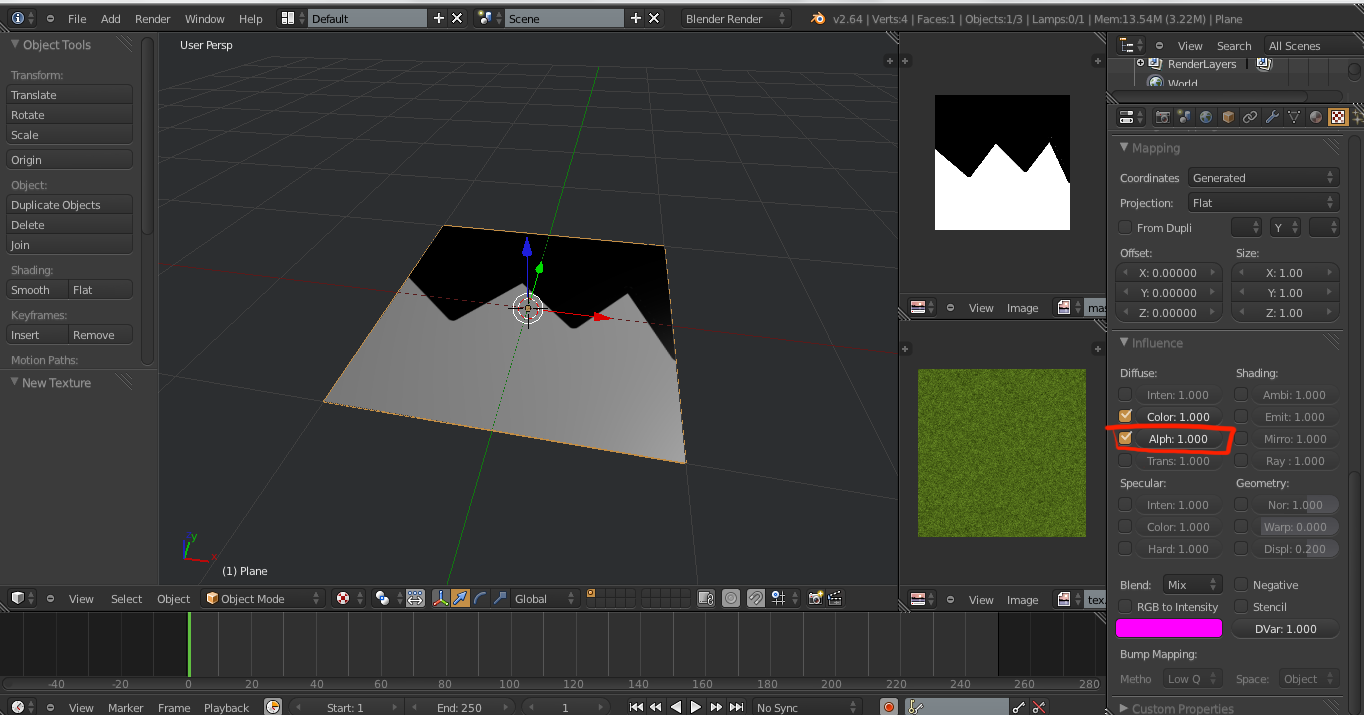

InflienceタブのAlphaにチェックを入れます

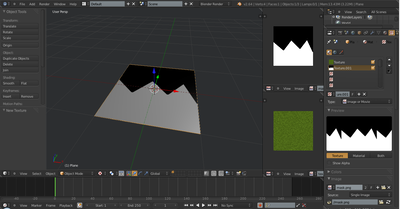

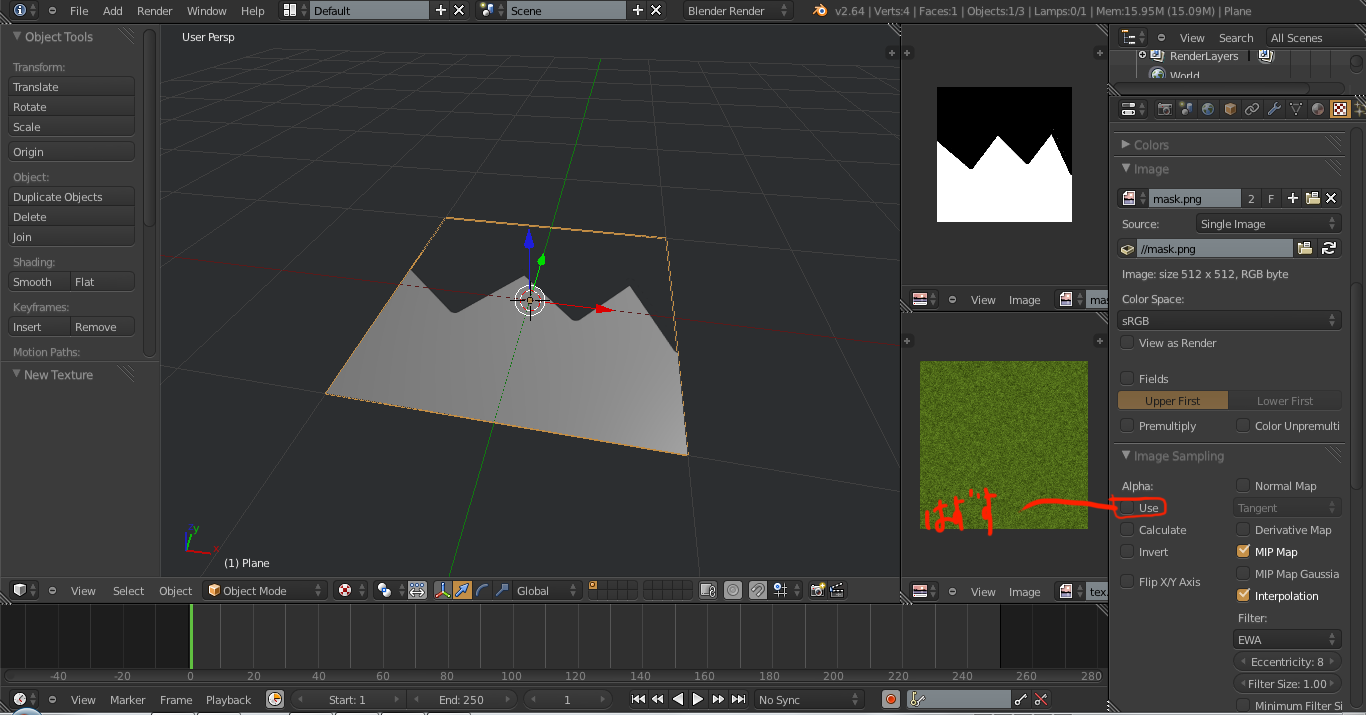

次に、ImageSamplingタブのUseのチェックを外します。すると黒い部分が透明になります。

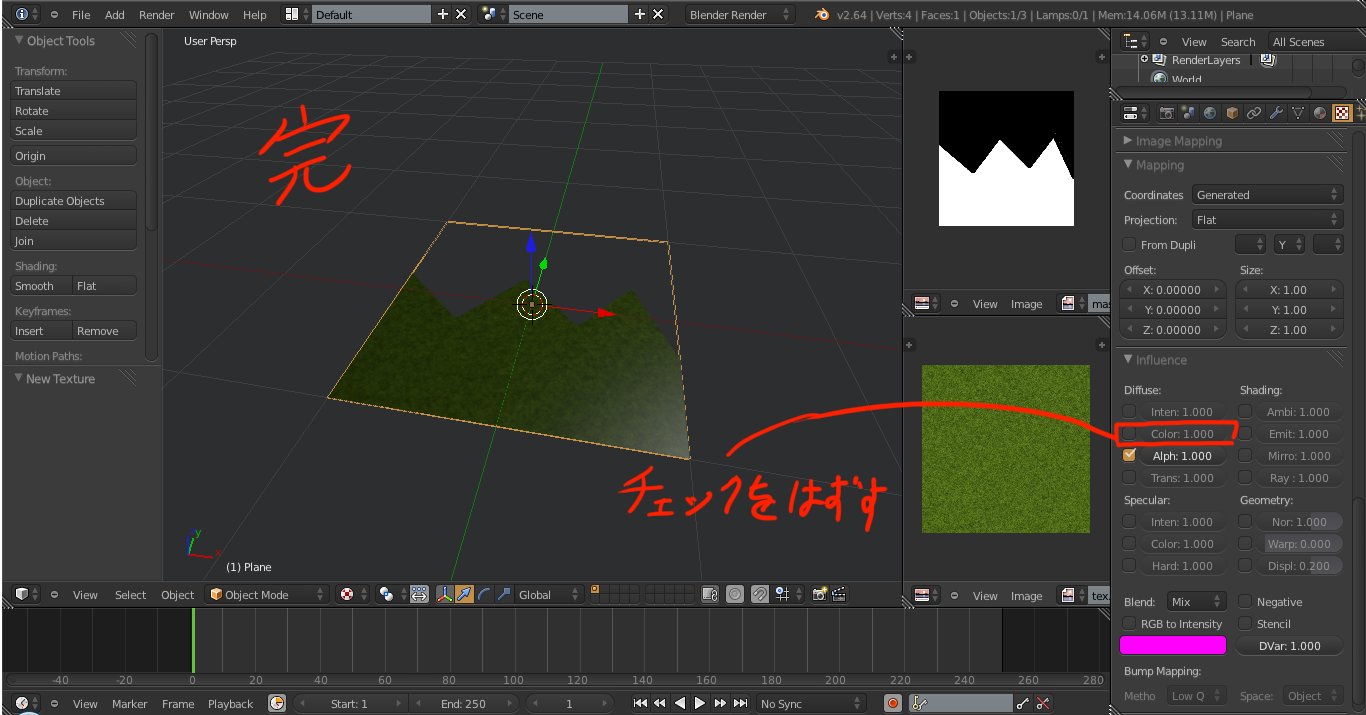

InfluenceのDiffuseの下のほうにあるColorの項目のチェックをはずして出来上がり。




以上でマスク画像を使って透過する説明を終了します。
